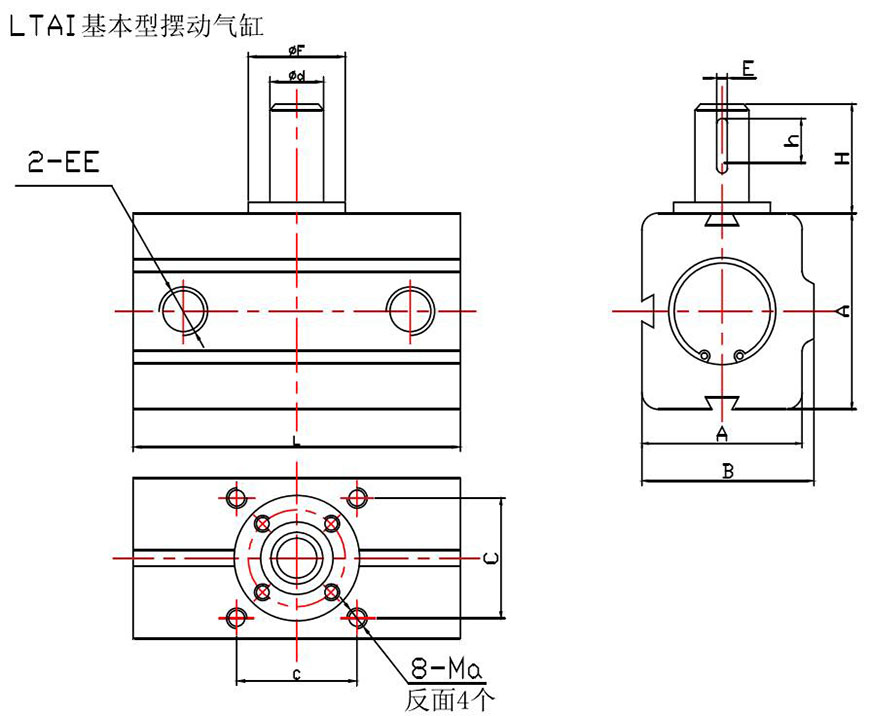

LTAI系列方型擺動氣缸是利用壓縮空氣驅動輸出軸在一定角度范圍內做往復回轉運動的氣動執行元件，用于物體的轉位，翻轉，分類，夾緊，閥門的開閉以及機器人的手臂動作等。

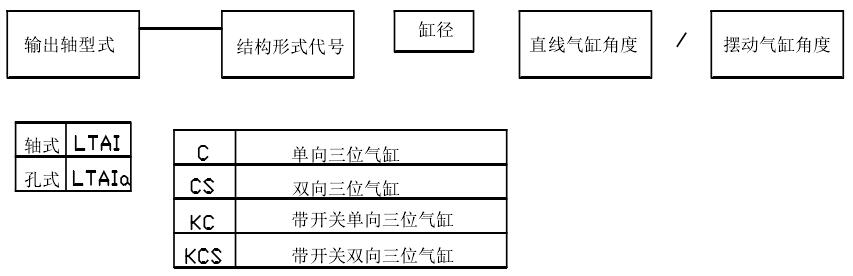

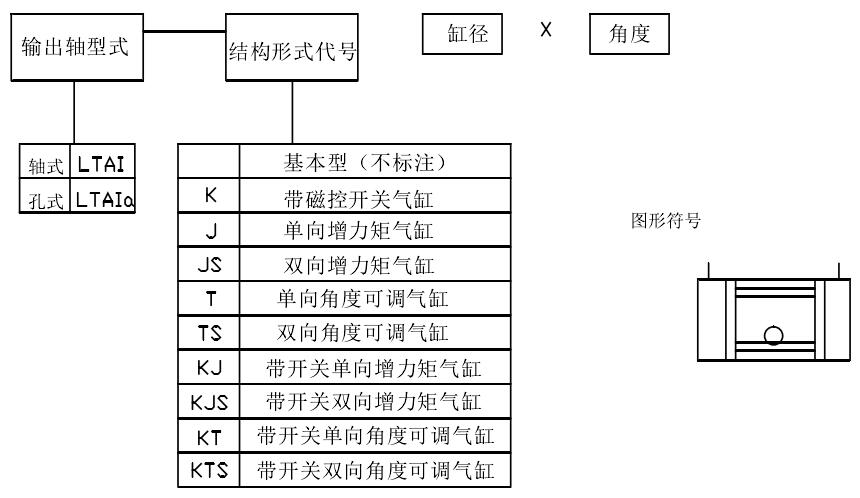

氣缸型號的標注方法及解釋

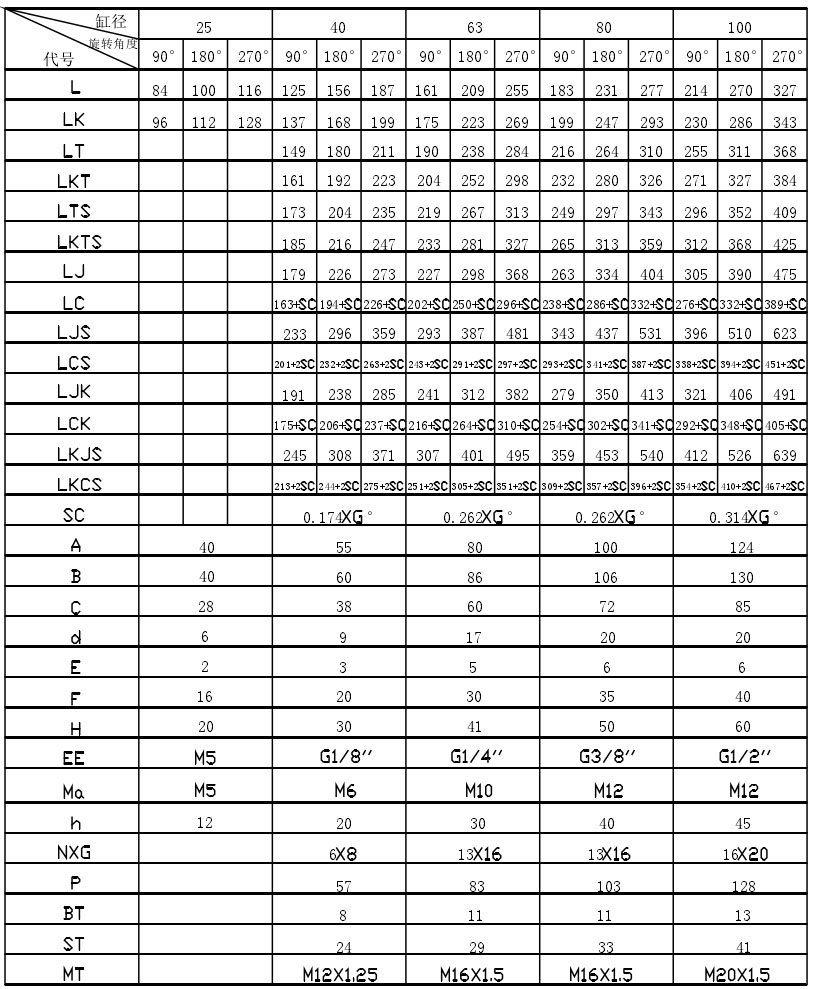

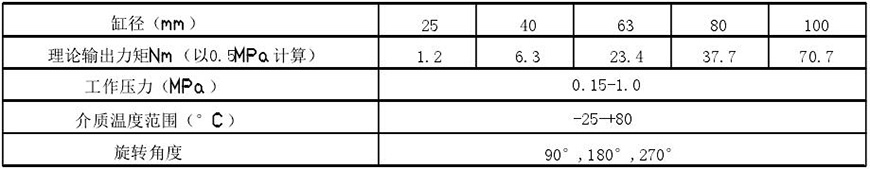

基本參數

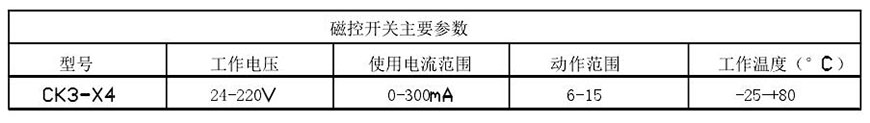

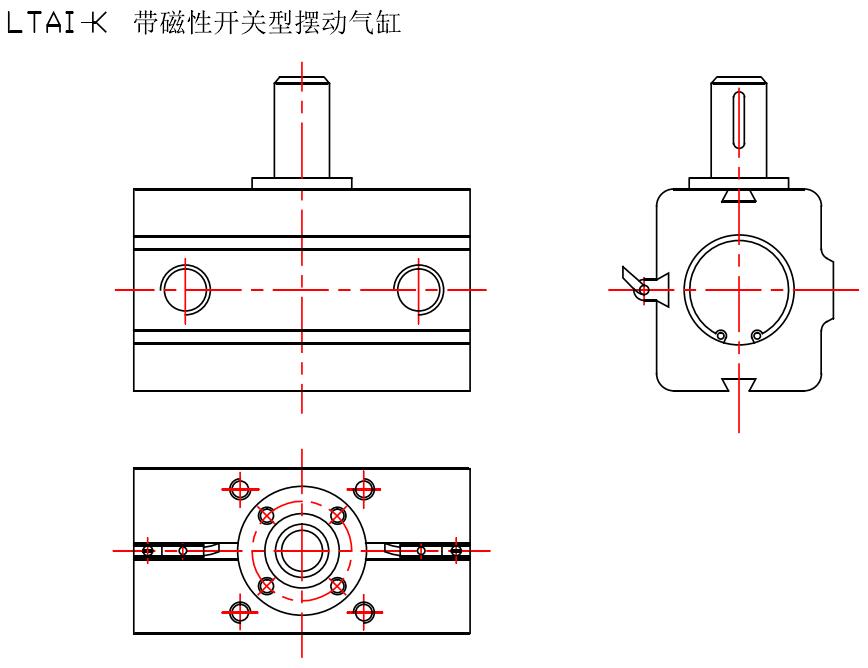

　　LTAI-K帶磁性開關型擺動氣缸，即在LTAI的基礎上在非磁性體的活塞上裝上磁環，將磁性開關安裝在缸體外側的燕尾槽內，隨活塞移動的磁環靠近開關時，舌簧開關的兩根簧片被磁化而相互吸引，觸點閉合：當磁環移開開關后，簧片失磁，觸點斷幵。觸點斷開或閉合時，發出的電信號控制相應電磁閥完成切換動作，其動作靈敏，切換時間快，使用安裝方便，結構緊湊。

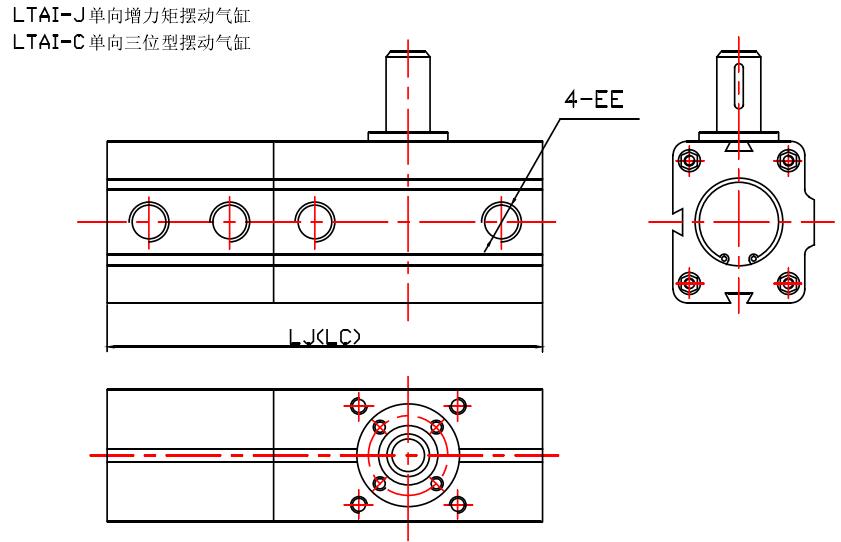

　　LTAI-J單向增力矩擺動氣缸是在LTAI基本型擺動氣缸的一端接一相同缸徑，相同行程的直線運動氣缸，兩氣口同時進氣，輸出傳動軸的力矩增加一倍。

　　LTAI-C單向三位型擺動氣缸從外型看與LTAI-J相同，只是與LTAI基本型擺動缸相接的直線運動氣缸的行程必須小于擺動氣缸的行程。輸出軸逆時針擺動時有三個位置。

如：缸徑力φ80直線運動氣缸角度G力20°，擺動氣缸角度力90° ,標注為LTAI-C80×20° /90°

即：直線運動氣缸先進氣完成20°，(此時擺動缸同時也完成20° )擺動缸進氣繼續完成90° -20° =70°

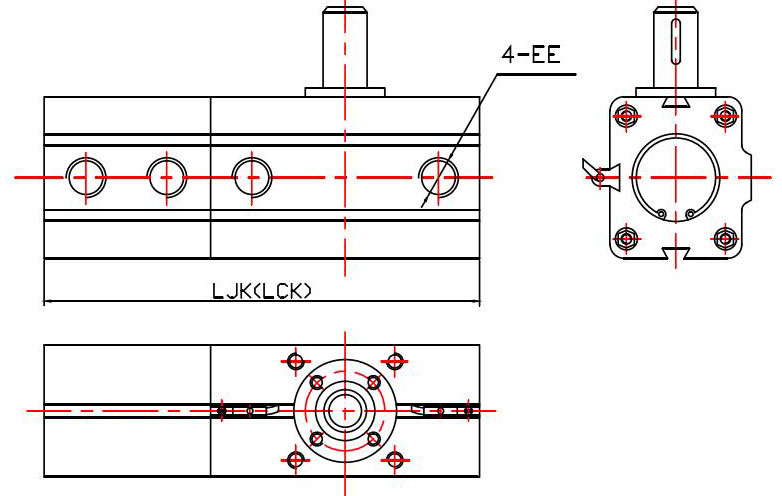

LTAI-KJ帶開關單向增力矩型擺動氣缸

LTAI-KC帶開關單向三位型擺動氣缸

　　LTAI-KJ帶開關單向增力矩擺動氣缸是在LTAI-K擺動氣缸的一端接一相同缸徑，相同行程的直線運動氣缸，兩氣口同時進氣，輸出傳動軸的力矩增加一倍。

　　LTAI-KC帶開關單向三位型擺動氣缸從外型看與LTAI-KJ相同，只是與LTAI-K擺動缸相接的直線運動氣缸的行程必須小于擺動氣缸的行程。輸出軸逆時針擺動時有三個位罝。

如：缸徑為φ80直線運動氣缸角度G力20° ,擺動氣缸角度為90°，標注為LTAI-LC80×20° /90°。

即：直線運動氣缸先進氣完成20° ,(此時擺動氣缸同時也完成20° )擺動氣缸進氣繼續完成90° -20° =70°。

　　LTAI-JS雙向增力矩型擺動氣缸是在LTAI基本型擺動氣缸的兩端分別接相同缸徑，相同行程的直線運動氣缸，兩氣口同時進氣，輸出傳動軸順時和逆時針擺動的力矩都增加一倍。

　　LTAI-CS雙向三位型擺動氣缸從外型看與LTAI-JS相同，只是與LTAI基本型擺動缸兩端分別相接的直線運動氣缸的行程必須小于擺動氣缸的行程。輸出軸順時和逆時針擺動有三個位置。

如：缸徑力φ80直線運動氣缸角度G力20° ,擺動氣缸角度為90°，標注為LTAI-CS80X20° /90°。

即：直線運動氣缸先進氣完成20°，(此時擺動缸同時也完成20° )擺動缸進氣繼續完成90° -20° =70°。

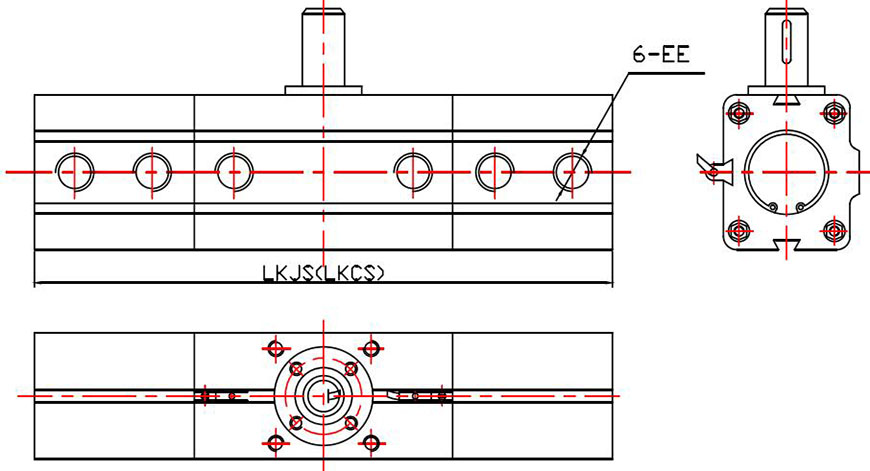

LTAI-KJS帶開關雙向增力矩型擺動氣缸

LTAI-KCS帶開關雙向三位型擺動氣缸

　　LTAI-KJS帶開關雙向增力矩型擺動氣缸是在LTAI-K擺動氣缸的兩端分別接相同缸徑，相同行程的直線運動氣缸，兩氣口同時進氣，輸出傳動軸順時和逆時針擺動的力矩都增加一倍。

　　LTAI-KCS帶開關雙向三位型擺動氣缸從外型看與LTAI-KJS相同，只是與LTAI-K擺動缸兩端分別相接的直線運動氣缸的行程必須小于擺動氣缸的行程。輸出軸順時和逆時針擺動都有三個位置。

如：缸徑力φ80直線運動氣缸角度G為20°，擺動氣缸角度力90°，標注為LTAI-KCS80×20。/90°。

即：直線運動氣缸先進氣完成20°，(此時擺動氣缸同時也完成20° )擺動氣缸進氣繼續完成90° -20° =70°
